Paano Pumili ng Heating Cable para sa Mapanganib na Lugar: Zone, T-Class at Sheath Guide

Maaari mong paliitin ang halos lahat ng desisyon ng cable sa pagpainit ng mapanganib na lugar sa apat na tanong: kung ano ang pinapayagan ng klasipikasyon ng lugar, anong klase ng temperatura ang dapat manatili sa cable, anong tungkulin ang dapat nitong gampanan, at kung ang mga pagwawakas at kontrol ay may parehong pag-apruba sa cable. Sagutin ang mga ito sa ganoong pagkakasunud-sunod at ang shortlist ay karaniwang bumababa sa dalawa o tatlong kandidato.

Ang isang 6-pulgada na condensate line ay nagbibigay ng punto. Kailangan nito ng 80 °C na nagpapanatili ng temperatura, nakakakita ng 150 °C na steam-out dalawang beses sa isang taon, nakaupo sa isang Zone 1 na lugar na may IIB gas group at isang T3 class, at tumatakbo sa 320 m. Baguhin ang isang katotohanan at ang sagot ay nagbabago. Itaas ang steam-out sa 200 °C at mineral-insulated cable ang tanging ligtas na opsyon. Iunat ang pagtakbo sa 3 km at ang pagsubaybay sa epekto ng balat ay magsisimulang makipagkumpitensya.

Ang Apat na Desisyon, sa Order That Matters

Ilapat ang apat na filter na ito bago ka magbukas ng catalogue, dahil inaalis ng bawat isa ang mga opsyon sa halip na idagdag ang mga ito.

1. Pag-uuri ng lugar at pangkat ng gas o alikabok. Ang Zone 1, Zone 2, ang grupo at ang rating ng alikabok ay nagpapasya kung ano ang maaaring i-install.
2. Klase ng temperatura at pinakamataas na temperatura ng proseso. Itinatakda nito ang kisame ng temperatura sa ibabaw para sa cable sheath, hindi lamang para sa pipe.
3. Tungkulin. Panatilihin ang temperatura, laki ng tubo, pagkakabukod, ambient, supply ng boltahe at haba ng pagpapatakbo itakda ang watts sa bawat metro na talagang kailangan mo.
4. Hardware ng system. Ang mga malamig na lead, junction box, thermostat, sensor at ground-fault na proteksyon ay magpapasya kung ang pag-apruba ay makakaligtas sa pag-install.

Baligtarin ang pagkakasunud-sunod at makuha mo ang klasikong pagkabigo ng proyekto: binili ang cable sa presyo, pagkatapos ay muling idisenyo anim na linggo bago magsimula dahil IP66 ang junction box kaysa sa Ex e.

Hakbang 1: Sama-samang Basahin ang Pag-uuri ng Lugar at Klase ng Temperatura

Inilalarawan ng Zone at Division ang parehong panganib sa magkakaibang papeles

Hinahati ng pagsasanay ng IEC at ATEX ang isang planta sa mga zone, habang ang Hindirth America ay gumagamit ng mga dibisyon. Ang Zone 1 ay malawak na katumbas ng Klase I, Dibisyon 1, at Zone 2 ay katumbas ng Division 2. Ang praktikal na kahihinatnan ay simple: ang isang cable na na-certify para sa Division 2 ay hindi makakatugon sa isang detalye ng Zone 1, kahit na ang dalawang paglalarawan ay maaaring palitan sa isang malambot na dokumento.

Ang klase ng temperatura ay isang limitasyon sa ibabaw, hindi isang rating ng produkto

Ang klase ng temperatura ng gas o alikabok na naroroon ay sumasaklaw sa temperatura sa ibabaw ng lahat ng naka-install sa loob ng lugar: 450 °C para sa T1, 300 °C para sa T2, 200 °C para sa T3, 135 °C para sa T4, 100 °C para sa T5 at 85 °C para sa T6. Itinatakda ang temperatura ng sheath ng alinman ang mas mainit, ang fluid ng proseso o ang sariling output ng cable, at doon nahuhuli ang karamihan sa mga proyekto.

• Ang isang 100 °C na linya sa isang T4 (135 °C) na lugar ay nag-iiwan lamang ng 35 °C ng headroom.
• Ang 150 °C steam-out cycle ay nag-aalis ng anumang cable na may rating na T5 o T6.
• Ang isang kinokontrol na disenyo, kung saan pinipigilan ng isang thermostat o limiter ang cable na maabot ang maximum nito, ay kadalasang ang tanging paraan upang mapanatili ang mataas na output na cable sa loob ng mababang klase ng temperatura.

Para sa mga failure mode na hindi pinipigilan ng sertipikasyon lamang, basahin ang aming tala sa kung ang mga self-regulating heating cable ay ligtas para sa paggamit sa mga mapanganib na lugar .

Hakbang 2: Itugma ang Cable Family sa Tungkulin

Para sa karamihan ng pipework ng Zone 1 sa ibaba 150 °C, ang self-regulating o power-limiting tape ay ang pinakamurang sumusunod na sagot. Sa itaas nito, o kung saan umaatake ang atmospera sa mga polymer, panalo ang mineral-insulated cable. Sa mga pipeline na ilang kilometro ang haba, ang pagsubaybay sa epekto ng balat ay ang tanging praktikal na pagpipilian.

Ang cable na naglilimita sa kapangyarihan gaya ng serye ng ACCCT ay nasa pagitan ng dalawang sukdulan: ang output nito ay mas matatag kaysa sa self-regulating tape, at maaari pa rin itong putulin sa haba sa site, na mahalaga kapag ang isang linya ay binago sa panahon ng konstruksiyon.

ACC-CT Power-Limiting Heat Tracing Cable para sa Mga Linya ng Proseso Ang stable na power-limiting output, field cut-to-length flexibility, at mga chemical-resistant na jacket ay nababagay sa pagpapanatili ng temperatura ng proseso at proteksyon ng frost sa mga binagong linya. Tingnan ang Produkto →

Ang mineral-insulated cable ay ang fallback na kadalasang nagiging unang pagpipilian sa mainit o mechanically exposed na mga linya, dahil pinahihintulutan nito ang mga temperatura ng sheath na hindi maaabot ng polymer at ang metal sheath nito ay nagbibigay sa conductor ng tunay na mekanikal na proteksyon.

Hakbang 3: Sheath, Braid at ang Corrosion na Tanong

Ang mga polymer jacket ay hindi maaaring palitan

Ang mga karaniwang PVC jackets ay nabibilang sa domestic frost protection, hindi sa isang process unit. Ang mga fluoropolymer jacket ay lumalaban sa mga hydrocarbon at karamihan sa mga solvent, ngunit lumalambot pa rin ang mga ito sa mataas na temperatura at ang ilang mga aromatic ay tumatagos sa kanila sa paglipas ng mga taon ng serbisyo.

Umiiral ang mga metal na kaluban dahil ang ilang mga atmospheres ay kumakain ng mga polimer

Ang mga offshore platform, chloride-rich cooling water area at sour service ay mabilis na sumisira sa stainless steel braid, kaya naman mayroong Alloy 825 sheathing. Sa isang chloride-limited na detalye, ang pagpili ng kaluban ay isang desisyon sa kaagnasan, hindi isang desisyon sa marketing.

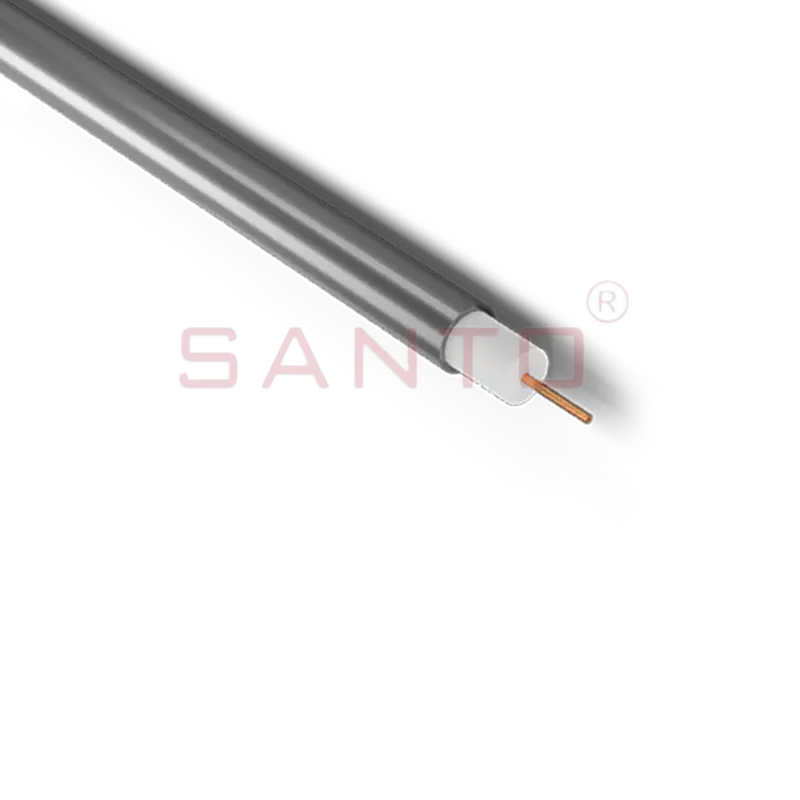

Alloy 825 Sheathed Mineral Insulated Heating Cable para sa mga Mapanganib na Lugar Corrosion-resistant MI heat tracing para sa high-temperature freeze na proteksyon at pagpapanatili ng temperatura sa chloride-rich offshore, langis, gas, kemikal, at serbisyo sa enerhiya. Tingnan ang Produkto →

Hakbang 4: Mga Pagwawakas, Mga Kontrol at Proteksyon sa Ground-Fault

Ang sertipiko ng mapanganib na lugar ng cable ay humihinto sa malamig na tingga nito. Anuman ang malamig na tingga na dumapo ay dapat may parehong sona, pangkat ng gas at klase ng temperatura, o hindi sumusunod ang pag-install gaano man kahusay ang cable.

• Mga junction box sa Ex e o Ex d na bersyon, na may mga certified cable gland na tumutugma sa diameter ng cable.
• Mga termostat sa mapanganib na lugar, alinman sa pipeline induction o mga uri ng surface sensing, kaya ang circuit ay naka-on sa load sa halip na sa ambient guesswork.
• Mga dating naaprubahang sensor ng temperatura. Ang hanay ng MMP-PT100Ex ay sumusukat ng hanggang 482 °C, na sumasaklaw sa mga tungkulin sa pag-alis ng singaw at mataas na temperatura.
• Proteksyon sa ground-fault sa bawat sangay. Parehong inaasahan ito ng IEC practice at NEC 427.22, at ang 30 mA ay isang karaniwang antas ng biyahe.

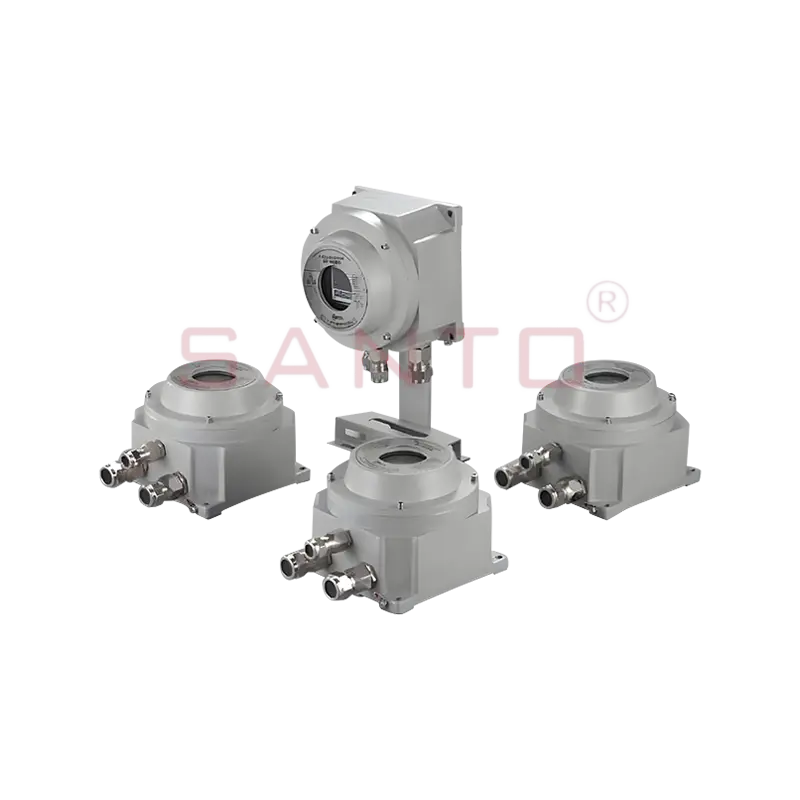

HDBK-WK Explosion-Proof Temperature Controller para sa Electric Heat Tracing Intelligent na terminal temperature control accessory na pinapalitan ang mga mechanical thermostat, na may proteksyon, babala, pagsubaybay, at mga function ng komunikasyon para sa mga electric tracing system. Tingnan ang Produkto →

Mga Pagsusuri sa Pag-komisyon at Pagpapanatili na Nakakakuha ng Mga Tunay na Problema

Apat na tseke ang nagbabayad sa kanilang gastos sa loob ng unang taon ng operasyon, at ang paglaktaw sa mga ito ay kung paano nagiging hindi ligtas na mga pag-install ang mga ligtas na disenyo.

• Sukatin ang insulation resistance sa bawat circuit sa 500 VDC bago isara ang thermal insulation, at muli bago pasiglahin.
• Magpatakbo ng isang thermographic survey sa ilalim ng load kapag ang linya ay na-stabilize, na ang cable ay naka-energize at sa normal na temperatura ng proseso.
• Suriin muli ang klase ng temperatura sa tuwing nagbabago ang temperatura ng proseso o ang produkto; ang cable compliant sa 90 °C ay maaaring hindi nasa 140 °C.
• Siyasatin ang mga junction box para sa moisture sa bawat shutdown, at panatilihin ang mga as-built na drawing na nagpapakita ng trace routing.

Mga Madalas Itanong

Maaari bang gamitin ang self-regulating cable sa Zone 1?

Oo, kapag nagdadala ito ng tamang sertipikasyon sa mapanganib na lugar at ang temperatura ng kaluban nito ay nananatili sa loob ng klase ng temperatura ng lugar. Ang cable mismo ay bihira ang problema; ang mga pagwawakas ay karaniwang.

Lagi bang nangangailangan ng thermostat ang isang mapanganib na lugar?

Hindi. Sa Zone 2 na may mababang maintain temperature, kadalasang sapat na ang self-regulating cable at isang aprubadong junction box. Sa Zone 1 na may mataas na density ng kapangyarihan, isang thermostat o limiter ang nagpapanatili sa T-rating na wasto.

Maaari bang putulin ang mineral-insulated cable sa haba sa site?

Sa pangkalahatan ay hindi. Ang MI cable ay ibinibigay sa mga haba ng pabrika na may mga selyadong pagwawakas, kaya ang pag-order ng tamang haba ay isang gawain sa disenyo, hindi isang detalye ng pag-install.

Paano kung tumaas ang temperatura ng proseso pagkatapos i-commissioning?

Patakbuhin muli ang pagsusuri sa klase ng temperatura kaagad. Ang 30 °C na pagtaas sa temperatura ng linya ay maaaring magtulak sa isang sumusunod na pag-install sa labas ng T-rating nito, at ang pag-aayos ay maaaring ibang cable family kaysa sa ibang thermostat.

Kung mayroon kang pagguhit ng pag-uuri ng lugar, ang laki ng linya, ang mga detalye ng pagkakabukod at ang kinakailangang pagpapanatili ng temperatura, ang pagpili ay nagiging isang maikling pagsasanay sa engineering sa halip na isang debate. Ipadala ang apat na item na iyon sa aming mga inhinyero sa pamamagitan ng pahina ng contact at babalik kami na may kasamang cable family, isang power density at ang katugmang Ex-rated na hardware.
